TDS-3410A型解吸管活化装置产品构成和作用

来源:中仪宇盛   更新日期:2020-04-22 15:45:39   点击:

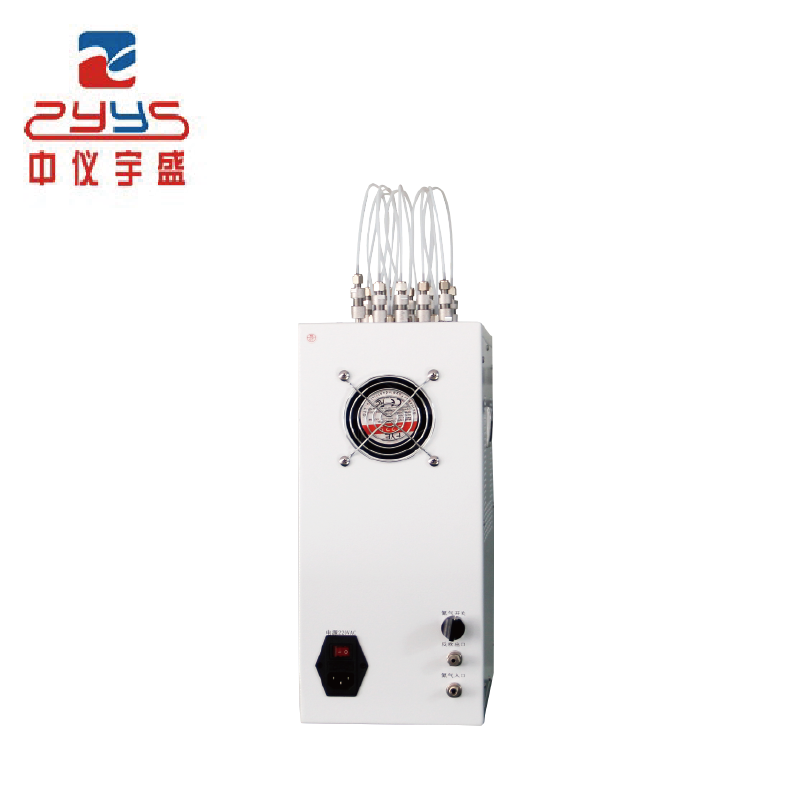

TDS-3410A型解吸管活化装置

一、用途及应用范围

    TDS-3410A型解吸管活化装置把解吸管活化和标样(苯系物、TVOC等)模拟采样设计为一体,分别独立工作,简单实用,工作效率更高。

二、工作原理

    TDS-3410A型解吸管活化装置主要有四部分组成:解吸管活化处理部件、标样模拟采样装置部件、恒温炉和时间定时器,可根据使用目的组装。TDS-3410A型解吸管活化装置主要有以特点:

    1. 解吸管活化装置和标样模拟采样装置一体化设计,一机多用,大大提高本装置的性价比和减少运行成本;

    2. 标样模拟采样即适合气体标样(常温),又适合液体标样(加热);

    3. 可同时活化1~10支解吸管;

    4. 解吸管活化和标样模拟采样时间可定时自动运行。

三、主要技术性能指标

    1. 恒温炉:控温范围:室温~400℃,以增量1℃任设,

         控温精度:±0.5%;

    2. 定时器:0min~99h99m连续可调;

    3. 活化(再生)或模拟采样吹扫氮气流量:0~1000mL/min连续可调;

    4. 解吸管尺寸:外经Ф6(或1/4英寸),长度不限;

    5. 消耗功率:< 500W;

    6. 外形尺寸:170×380×400mm3;

    7. 重量:约8kg。

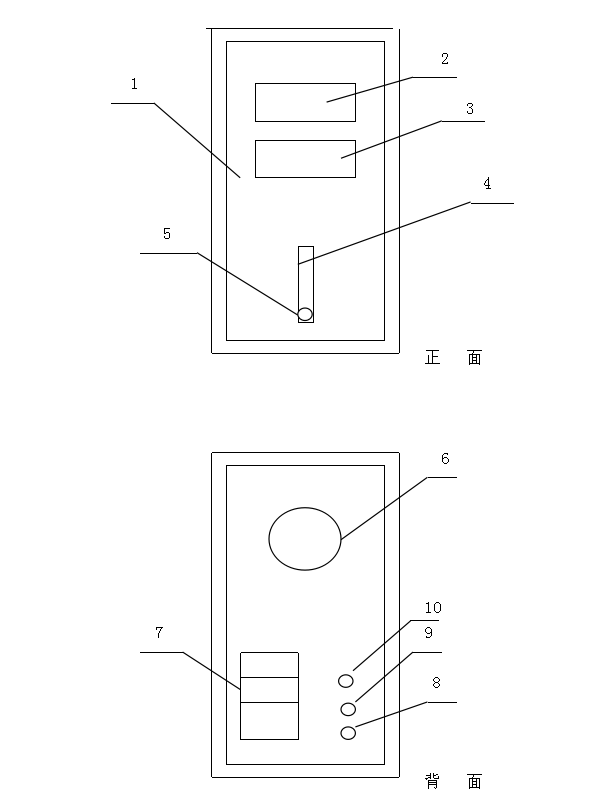

1.机箱

2.PID控温器:设定控制恒温炉温度;

3.时间定时器:解吸管活化和标样模拟采样时间,定时给定和自动停止;

4.流量计:解吸管活化或标样模拟采样的流量指示;

5.针形阀:用于调节解吸管活化或标样模拟采样的流量;

6.轴流风机:用于机箱内部排风散热;

7.220V交流输入电源插头(含电源开关和保险丝);

8.氮气入口:解吸管活化部件或标样模拟采样部件吹扫气气源入口;

9.载气入口:备用口;

10.反吹出口:备用口。


  操作简介


  1.PID控温器的功能与操作

  ⑴PID控温器面板说明:

  PID控温器作用主要是:设定、指示、控制恒温炉的温度。

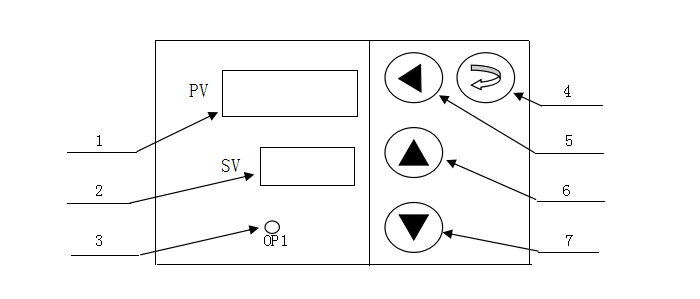

  控温器的前面板如:图二所示:




  1.实际温度显示2.设定温度显示3.控制状态指示灯

  4.设定参数转换键5.位移键(启动自整定)6.设定温度增加键

  7.设定温度减小键

  ⑵使用与操作

  ①通电后,“2”首先显示型号801,再显示7.01(版本),过后显示上次关机前的设定温度;

  ②“1”开始显示:从加热炉实际温度加热,温度不断增加的温度值,此时“3”红灯一直亮,直到“1”温度显示接近“2”时,“3”灯周期性亮或灭;

  ③“1”达到温度后,“1”与“2”显示温度差不大于设定温度的1%;

  ④若改变设定温度“2”,仅需按动“5”与“6”、“7”上下键即可;

  ⑤若误按“4”参数转换键,等待30秒后会自动恢复到正常状态;

  ⑥除设定温度可调外,其它功能参数已锁死,若作为它用方可开锁调节。

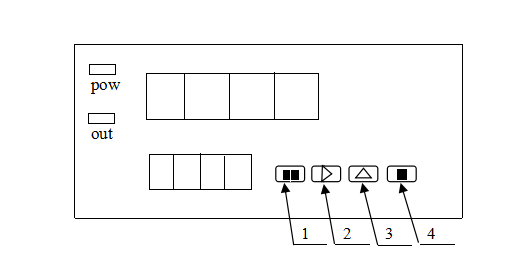

  2.时间定时器使用与操作





  ⑴接通电源,POW红灯亮,表示时间定时器正在运行;


  ⑵按2键:选择第一时间(上部指示框显示),断续用3键设定;


  ⑶继续按2键:选择第二时间(下部指示框显示),断续用3键设定。此装置操作时,第一时间和第二时间要设定为相同值;


  ⑷当第一时间和第二时间设定完毕,停止按所有键,等待8秒自动完成设定;


  ⑸启动时,仅按4键,上部指示框将显示运行时间不断增加直至到设定的时间;


  ⑹OUT指示灭亮,表示时间定时器正在运行(计时)。OUT灯亮,表示时间定时停止运行。


  3.活化解吸管的一般操作过程


  ⑴接好装置的气源和电源;


  ⑵打开电源总开关;


  ⑶设定活化炉的需要的温度;


  ⑷把需要活化的解吸管在解吸管活化部件上安装好。活化装置可以同时活化10支解吸管,若活化不到10支,需用备件中的白垫把不用供气出口堵死;


  ⑸调节针型阀,设定活化的解吸管吹扫流量(每支解吸管的吹扫气流100mL/min)。若需校准确的吹扫流量,可以通过对每只解吸管用皂膜流量计进行测量。因解吸管吸附剂填充物气阻有差异,每支管的流量可能略有不同,作为再生目的并无实质影响;


  ⑹把解吸管活化部件插入活化炉,启动时间定时器计时活化,这时活化炉开始升温;


  ⑺定时器时间倒计时为0,活化完毕,活化炉自动降温,取出解吸管,待解吸管温度降到接近室温后关闭吹扫气,拆下解吸管,关闭总电源;


  ⑻为预防再生排出物造成室内污染,建议在风柜中操作。


  4.解吸管活化系统安装方法


  (1)把10个解吸管链接螺母接好,分别放入红色密封圈;


  (2)用气路管分别连接10个气路出口上;


  (3)把需活化解吸管一端插到红色密封圈中,拧紧滚花螺母至密封为止。

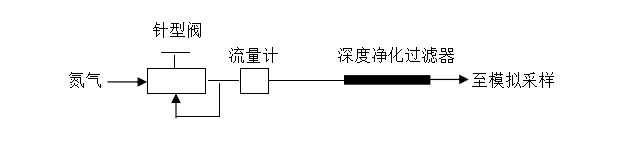

  5.模拟采样气路流程简图



  标样模拟采样的一般操作过程:


  ⑴液体标样模拟采样标定


  把标样模拟采样部件装到恒温炉上,把空白吸附管(如:内装TenaxTA)接到标样模拟采样部件出气口,调节针型阀并测采气流量约50ml/min,此时采气气流通过汽化室进入了吸附管,当恒温炉(温度高低视样品沸点而定)稳定后,把一定浓度的标样定量通进注入汽化室进样口,定时吹扫2分钟左右即可。


  ⑵气体标样模拟采样标定


  恒温炉不加热,把空白吸附管,如:⑴安装好后,调节针型阀流量约100ml/min左右,把气体标样用大注射针筒从汽化室的散热帽端注入,此时标样将随吹扫气通过吸附管,一般通气5左右分钟(时间长短要看室温、样品浓度、吸附管填加的吸附剂,最佳时间通过实验定)。


  故障现象与排除方法

故障现象

可能原因

排除方法

恒温炉不升温

 (1)电源未接通

 (2)控温器坏

 (3)设定温度低

 (4)加热棒坏

 (5)铂电阻开路

(1) 检查是否连接电源、保险丝有无断路

(2) 检修

(3) 重新设定

(4) 更换

(5) 检修或更换

无吹扫流量

 (1)无气源供气

 (2)针型阀不能调节

 (3)管路堵塞

 (4)某处进出口未堵死

 (5)解吸管安装密封不好

(1) 检查

(2) 更换

(3) 检修或更换

(4) 检修

(5) 重装

模拟采样或添加内标物效果不佳

 (1)操作方法有误

 (2)模拟参数设定不合适

(1) 重新操作

(2) 重新调整
